Шкаф электрического управления экструдера Yongte оптимизирует качество и дизайн

Шкаф электрического управления экструдера Yongte: преимущества и основные характеристики

Общая структура и планировка

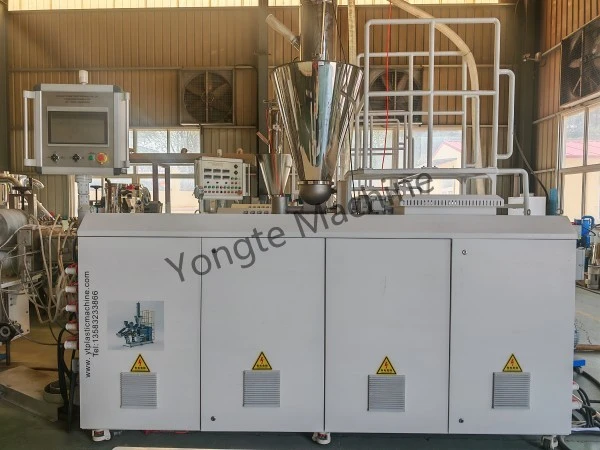

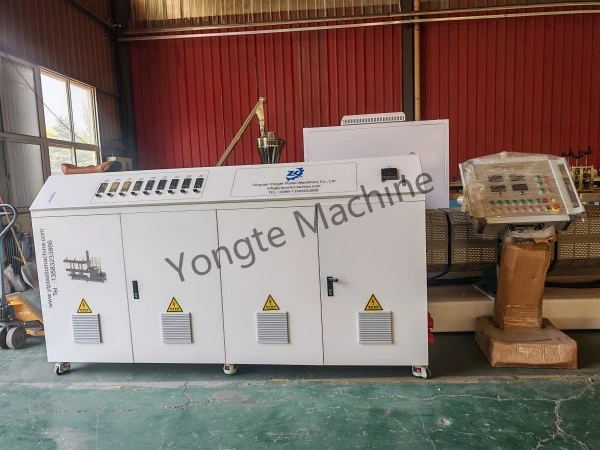

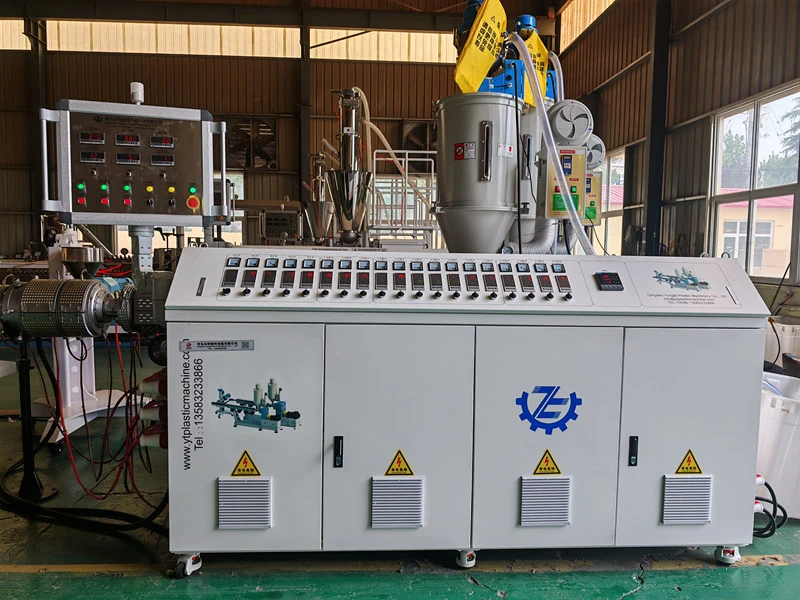

Электрический шкаф управления Yongte для экструдеров пластика — это система управления промышленного уровня, разработанная специально для линий экструзии пластика Yongte. Он обеспечивает распределение мощности, логическое управление, передачу сигналов и защиту всей экструзионной системы.

Основные моменты дизайна макета

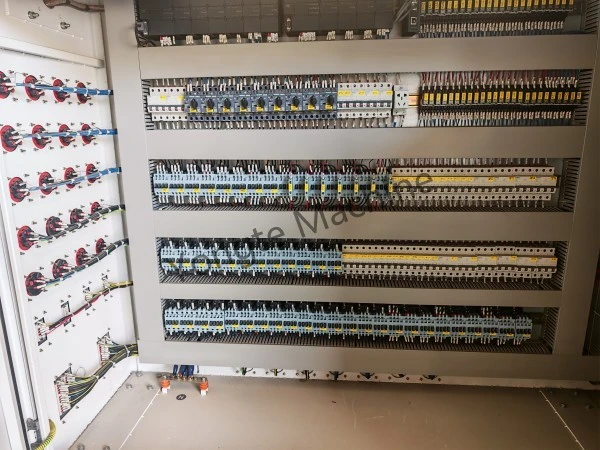

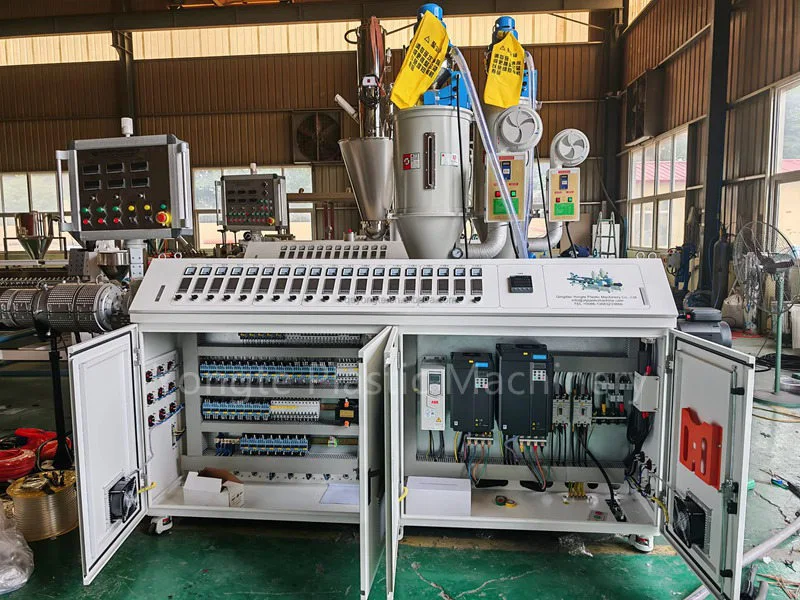

- Многоуровневая модульная компоновка: шкаф имеет многослойное горизонтальное зонирование, расположенное сверху вниз следующим образом:

- Верхний уровень: ПЛК и модули управления; клеммные колодки (зона сигнальной проводки)

- Средний уровень: главные автоматические выключатели, ответвительные воздушные выключатели, группы контакторов/реле.

- Нижний уровень: промежуточные реле высокой плотности; клеммные колодки (область сигналов ввода/вывода)

- Левая сторона: клеммы ввода/вывода кабеля; клеммы заземления и уравнивания потенциалов

- Четкое зонирование и физическое разделение цепей питания и управления. Силовые компоненты, рассчитанные на большой ток (например, главные выключатели, контакторы), физически изолированы от низковольтных элементов управления (например, реле, сигнальных клеммных колодок) для устранения электромагнитных помех и упрощения обслуживания.

- Стандартизированная проводка и высочайшее качество изготовления: все кабели имеют цветовую маркировку (в соответствии с промышленными стандартами — красный (L1), синий (L2), желтый (L3), черный (нейтраль) и зеленый/желтый (земля) — для цепей питания и управления. Клеммные колодки пронумерованы одинаково, а проводка упорядочена и безопасна, что соответствует строгим требованиям для промышленных электроустановок.

1. Основные преимущества и технические характеристики

Высокая надежность и безопасность

- Комплексная система защиты:

Многоступенчатые воздушные выключатели и автоматические выключатели обеспечивают скоординированную защиту от перегрузки, короткого замыкания и остаточного тока (утечки) как для основного источника питания, так и для отдельных нагрузок ветвей, предотвращая каскадные сбои и обеспечивая непрерывность работы всей системы.

На внешней стороне шкафа прикреплены предупреждающие этикетки о высоком напряжении, а дверца шкафа оснащена защитной блокировкой, которая автоматически отключает питание при открытии, что полностью соответствует GB/T 5226.1 и другим международным стандартам промышленной безопасности.

В основании шкафа установлена ​​независимая заземляющая медная шина, обеспечивающая надежное заземление с низким сопротивлением всех внутренних корпусов оборудования для снижения риска статического разряда и утечки.

- Выбор компонентов с высокими техническими характеристиками:

Основные компоненты, включая автоматические выключатели, контакторы и реле, поставляются ведущими производителями промышленного класса (например, Siemens, Schneider Electric, Chint), выбранными за исключительную долговечность в условиях частых циклов пуска-останова и электромагнитных помех, обеспечивая бесперебойную работу экструдера 24 часа в сутки, 7 дней в неделю.

В клеммных колодках используются сильноточные пружинные или винтовые конструкции, обеспечивающие надежные, виброустойчивые соединения, сводящие к минимуму риски ослабления, образования дуги или термической деградации во время длительного цикла работы с высокой нагрузкой.

Модульность и масштабируемость

- Стандартизированная модульная конструкция:

Цепи питания и управления имеют стандартизированную модульную архитектуру, что обеспечивает быструю адаптацию к различным конфигурациям экструдеров Yongte, включая одношнековые, двухшнековые и модели с двигателями различной мощности, а также облегчает плавную интеграцию будущих обновлений производственных линий (например, вспомогательных систем подачи, автоматизированных рабочих станций или встроенного контроля качества).

- Достаточное зарезервированное пространство:

Шкаф включает в себя просторные зарезервированные позиции для клеммных колодок и пространство для монтажа, что позволяет гибко расширять сигналы ввода-вывода и силовые цепи в соответствии с конкретными требованиями заказчика, например, фидерами гравиметрического дозирования, онлайн-датчиками реального времени или автоматическими сменщиками экранов.

Защита от помех и стабильность работы

- ЭМС-совместимая конструкция:

Строгое физическое разделение силовой и управляющей проводки, использование экранированных кабелей для чувствительных сигналов и оптимизированная топология заземления эффективно подавляют электромагнитные помехи, создаваемые мощными устройствами (например, инверторами, двигателями), обеспечивая стабильную и бесшумную работу ПЛК, датчиков и дисплеев HMI.

- Управление температурным режимом и адаптация к окружающей среде:

Вентиляционные жалюзи, встроенные в дверцы шкафа и боковые панели, обеспечивают естественное конвекционное охлаждение, поддерживая оптимальные рабочие температуры для внутренних компонентов и предотвращая термическое старение.

Пыленепроницаемая конструкция шкафа с герметичными дверцами и герметичными кабельными вводами обеспечивает надежную работу в сложных заводских условиях, характеризующихся пылью, масляным туманом и механической вибрацией, тем самым продлевая срок службы компонентов.

Простота эксплуатации и обслуживания

- Интуитивное взаимодействие человека и машины:

Встроенная панель оператора с сенсорным экраном на внешней стороне корпуса позволяет отслеживать в режиме реального времени и регулировать в одно касание критические параметры экструзии, включая температуру цилиндра, скорость шнека, давление расплава и производительность, с помощью понятного, удобного интерфейса, оптимизированного для эффективности оператора.

- Конструкция быстрого обслуживания:

Все компоненты и клеммные блоки имеют единую маркировку и перекрестные ссылки на официальные электрические схемы, что позволяет быстро диагностировать и устранять неисправности.

Многоуровневая физическая компоновка позволяет техническим специалистам изолировать неисправные цепи и получать доступ к ним без необходимости проведения обширной разборки, что значительно сокращает время незапланированных простоев.

В выделенной левой зоне кабельного ввода используются независимые клеммы с разгрузкой от натяжения для надежного крепления кабеля, что упрощает будущую реконфигурацию или модификации на месте.

Специализированная настройка экструдера

- Точное согласование мощности:

Силовые цепи спроектированы так, чтобы точно соответствовать требованиям к мощности двигателя, тепловой нагрузке и вспомогательному приводу экструдеров Yongte, гарантируя стабильное, бесперебойное питание нагревателей, главного и вспомогательных двигателей, водяных насосов и других критических нагрузок, устраняя риски перегрузки, пониженного напряжения или дисбаланса фаз.

- Оптимизированная логика управления:

Предварительно загруженные алгоритмы управления для конкретного экструдера поддерживают сегментированное профилирование температуры цилиндра, регулирование скорости шнека с обратной связью, синхронизированное управление подачей и интеллектуальную самодиагностику неисправностей, адаптированные к уникальным технологическим требованиям различных применений термопластов, включая экструзию ДПК, ПВХ, ПЭ и переработанного ПЭТ.

- Конструкция резервирования:

Критические цепи, в том числе для главного приводного двигателя и отдельных зон нагрева, имеют встроенный запас мощности для поглощения переходных колебаний нагрузки и поддержания непрерывного, бесперебойного производства даже в переменных условиях эксплуатации.

2. Преимущества синергии с полной системой экструдера

- Интегрированная системная интеграция:

Шкаф полностью предварительно смонтирован и протестирован на заводе вместе с основным блоком экструдера. Вся внутренняя прокладка кабелей и функциональный ввод в эксплуатацию выполняются до поставки — требуется только подключение основного источника питания на месте для немедленной готовности к производству, что сводит к минимуму время и сложность установки на месте.

- Мобильность и защита окружающей среды:

Сверхмощные ролики, установленные в основании шкафа, обеспечивают плавное перемещение по мастерской без использования инструментов. Корпус шкафа изготовлен из коррозионно-стойкого, маслостойкого листового металла с порошковым покрытием, рассчитанного на длительную эксплуатацию в промышленных производственных условиях.

- Брендинг и соответствие нормативным требованиям:

На видном месте шкафа размещен логотип бренда Yongte и официальная контактная информация. Он полностью соответствует ключевым стандартам экспортной сертификации, включая CE и UL, что соответствует глобальным нормативным требованиям и требованиям соответствия для зарубежных клиентов.

Краткое содержание

Электрический шкаф управления экструдером Yongte представляет собой высоконадежную и оптимизированную для применения систему электрического управления промышленного уровня. Его основные преимущества включают в себя:

✅ Безопасность и надежность: многоуровневая защитная архитектура, промышленные компоненты премиум-класса и круглосуточная готовность к работе.

✅ Рациональная планировка: модульная многоуровневая физическая организация; строгое разделение цепей питания и управления; эффективное снижение электромагнитных помех; упрощенный доступ для обслуживания

✅ Высокая масштабируемость: достаточное зарезервированное пространство для расширения ввода-вывода и модернизации электропитания — поддержка растущих потребностей производственных линий и индивидуальная интеграция.

✅ Мастерство премиум-класса: стандартизированная проводка с цветовой маркировкой; единая маркировка; прецизионная сборка, соответствующая международным стандартам электромонтажа

✅ Высокая адаптируемость к процессу: логика управления и резервирование, специфичная для экструзии, обеспечивают последовательную и стабильную производительность в различных приложениях по переработке пластмасс.

Этот усовершенствованный шкаф управления служит основной гарантией стабильной, эффективной и надежной работы экструдеров Yongte, особенно подходящих для высоконадежных производственных сред, включая линии по производству древесно-пластикового композита (ДПК), экструзии пластиковых труб, линии по производству пластиковых листов и профилей, а также системы переработки пластиковых отходов.
