Как повысить скорость производства экструзионной линии для настила ДПК?

Оптимизация скорости производства на экструзионных линиях для производства террасной доски из ДПК: подробное руководство

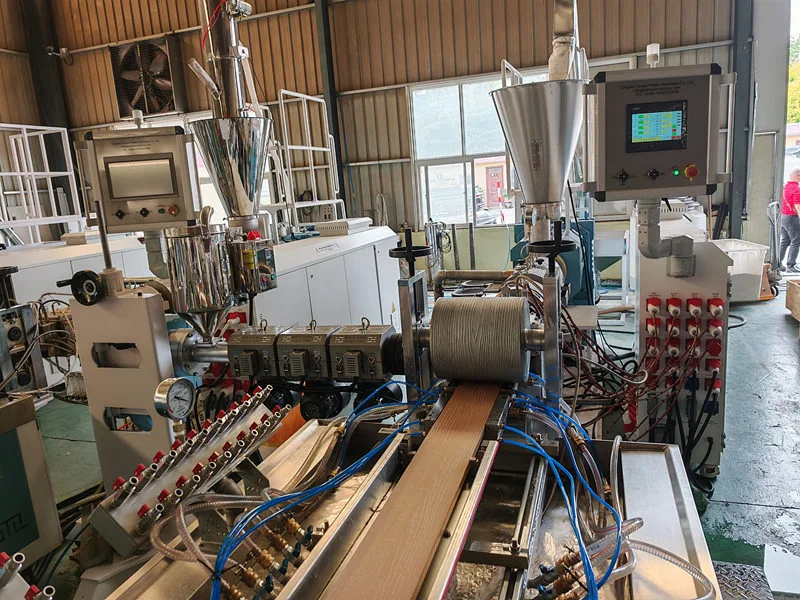

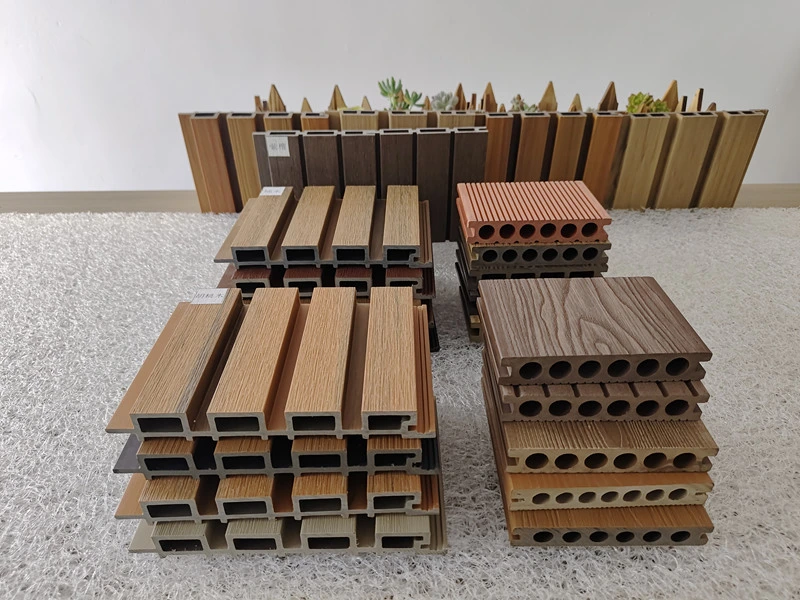

Yongte является профессиональным производителем высокоскоростныхЛиния экструзии настила ДПК с высокой производительностью для производства высококачественных настилов из ДПК. Чтобы максимизировать скорость производства вЛиния экструзии настила ДПКОсновная стратегия фокусируется на пяти взаимосвязанных целях: стабилизация эффективности пластификации, минимизация сопротивления материала, обеспечение быстрого охлаждения, обеспечение синхронизации всей линии и сокращение времени простоя — и все это при соблюдении строгих стандартов качества продукции.

I. Рецептура и предварительная обработка сырья (основа для плавной экструзии)

1. Оптимизация рецептуры для улучшения текучести и термической стабильности.

· Агент совместимости/линкер: добавьте достаточное количество ПЭ/ПП с привитым малеиновым ангидридом (например, MAH-g-PE) для улучшения адгезии древесного порошка к пластику, тем самым уменьшая агломерацию и разрушение расплава.

· Система смазки:

o Внутренние смазочные материалы (например, стеариновая кислота, полиэтиленовый воск) снижают вязкость расплава, тем самым уменьшая теплоту сдвига шнека и нагрузку на основной блок.

o Внешние смазочные материалы (например, парафин, окисленный полиэтиленовый воск): уменьшают трение материала о цилиндр/форму и снижают давление экструзии.

o Общее количество добавки следует контролировать в пределах 1–3 %, чтобы предотвратить чрезмерное внешнее скольжение, которое может вызвать расслоение и дефекты поверхности.

· Наполнитель и древесный порошок: содержание влаги в древесном порошке должно контролироваться на уровне ≤3%, с однородным размером частиц (80–120 меш); Активированный карбонат кальция следует выбирать для уменьшения поглощения масла и увеличения вязкости.

2. Смешивание и предварительная пластификация (узкое место на начальной стадии)

· Высокоскоростное горячее смешивание в сочетании с холодным смешиванием обеспечивает равномерное перемешивание без мертвых зон, предотвращая локализованный «мертвый материал» или агломерацию.

· Если это возможно, можно включить процесс предварительного измельчения для объединения порошкообразных материалов в гранулы, обеспечивая более стабильную подачу, более быструю пластификацию и увеличение скорости линии на 20–30 %.

II. Хост экструдера и шнек (основной блок питания)

1. Оптимизация шнека и цилиндра.

· Высокое соотношение сторон (L/D=40–48) и параллельные сдвоенные шнеки с высоким крутящим моментом выбраны для улучшения характеристик сдвига и смешивания, что делает их подходящими для составов ДПК с высоким содержанием наполнения.

· Комбинация шнеков: увеличьте объем секции транспортировки, оптимизируйте расположение смесительного блока / блока сдвига, уменьшите тепло сдвига и улучшите эффективность транспортировки за счет пластификации.

· Нагрев бочки пресс-формы: используется зональный прецизионный контроль температуры (ПИД) с колебаниями температуры ≤±1 ℃ для предотвращения локального перегрева или недостаточной пластификации.

2. Согласование скорости и нагрузки (ключ к ускорению)

· Скорость двигателя: постепенно увеличивайте скорость, сохраняя при этом 70–90 % номинального крутящего момента и стабильный ток (системы PE/PP могут достигать 150–250 об/мин).

· Синхронизация подачи: используется устройство подачи с потерей веса, которое по замкнутому контуру связано со скоростью вращения основной машины, чтобы обеспечить степень заполнения винтовых пазов на 70–90 %, предотвращая «холостой ход» или перегрузку.

· Вакуумная система: поддерживает стабильный высокий вакуум (от -0,08 до -0,09 МПа), быстро удаляет водяной пар и летучие компоненты, уменьшает количество пузырьков, улучшает качество поверхности и повышает скорость обработки.

III. Пресс-форма и настройка (определение максимальной линейной скорости)

1. Конструкция пресс-формы и оптимизация канала потока

· Головка подвесного типа и головка типа «рыбий хвост», оптимизированные с помощью CFD-моделирования, имеют гладкий канал потока и равномерное распределение давления, что позволяет избежать прилипания материала и локального перегрева.

· Зазор матрицы разумный, а степень сжатия умеренная (3-5:1), что снижает давление экструзии и сопротивление расплава.

· Нагрев формы: благодаря зональному контролю температуры и достаточной мощности нагрева обеспечивается равномерная температура расплава в полости формы и постоянная текучесть.

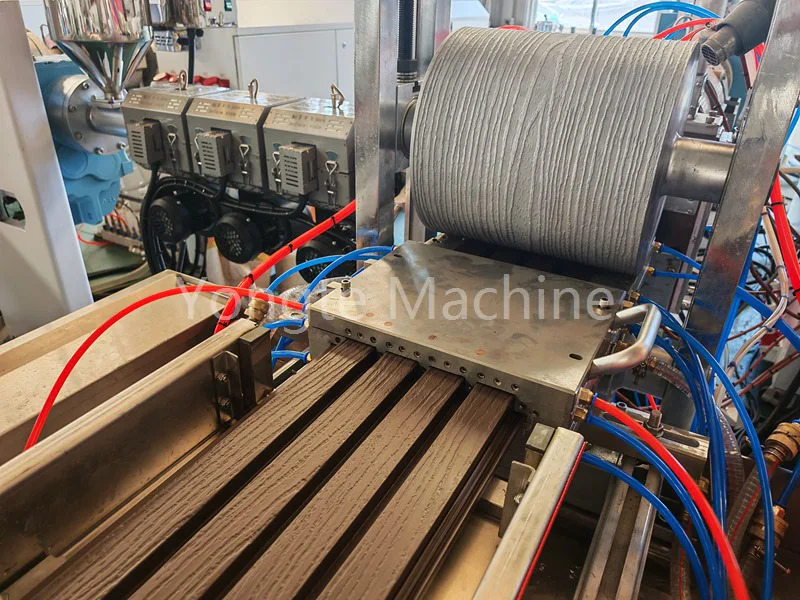

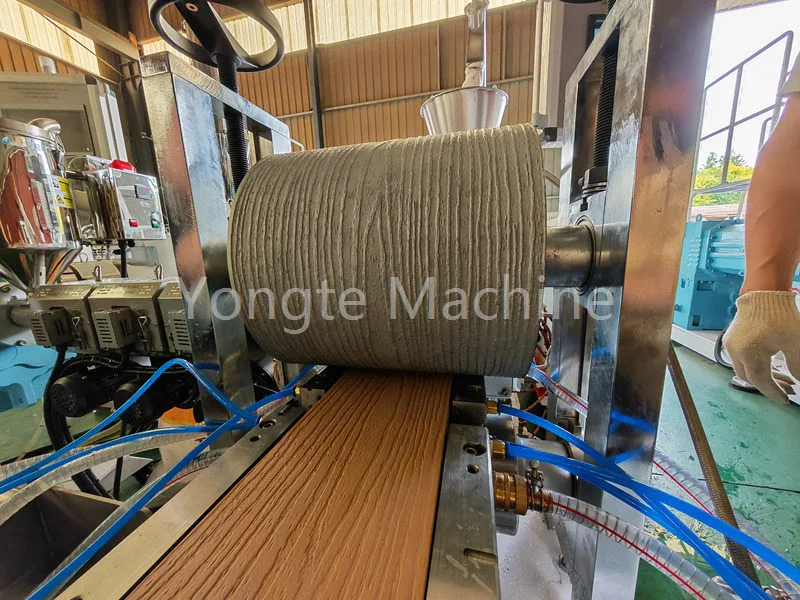

2. Система калибровки (основное узкое место для повышения скорости)

· Удлиненный установочный стол (обычно 8–12 м) увеличивает площадь охлаждения и время контакта.

· проход охлаждающей жидкости:

o Для быстрого рассеивания тепла и сокращения времени схватывания используется циркулирующая вода с высоким расходом и низкой температурой (15–25 °C).

o Многоточечное распыление в форме и вакуумная адсорбция обеспечивают быстрое прилегание профиля к форме, сохранение стабильности размеров и предотвращение деформации.

· Стабильность вакуума: обеспечивает полную адсорбцию профиля в формовочной матрице с равномерным охлаждением, что значительно увеличивает скорость тяги.

IV. Тяга, охлаждение и задняя секция (синхронно по всей линии)

1. Тяговая система

· Многовалковая тяговая машина с высоким коэффициентом трения синхронизируется со скоростью основной машины в замкнутом контуре (ПИД) с линейными колебаниями скорости ≤±0,1 м/мин.

· Скорость тяги, соответствующая скорости экструзии: учитывая возможность охлаждения при формовании, постепенно увеличивайте тягу для достижения «высокоскоростной экструзии + высокоскоростной тяги».

2. Система охлаждения (вторичное охлаждение)

· Расширьте резервуар с охлаждающей водой для распыления (5–10 м), чтобы обеспечить быстрое охлаждение профилей до комнатной температуры после выхода из формовочного стола, предотвращая последующую деформацию или плохую резку.

· Вспомогательный вентилятор охлаждения: поверхностное принудительное воздушное охлаждение для повышения эффективности охлаждения.

3. Резка и укладка на поддоны (сокращение времени простоя)

· Производство непрерывное, без остановок.

· Оптимизируйте параметры резки, чтобы уменьшить количество заусенцев и отходов, а также снизить частоту смены и очистки инструмента.

· Автоматическая укладка на поддоны/штабелирование: сокращает ручное вмешательство и повышает эффективность производства.

V. Управление процессами и интеллект (стабилизированное ускорение)

· Оптимизация температурной кривой:

o Цилиндр: низкая температура в секции подачи (антизалипание) → постепенный нагрев в секции пластификации → постоянная температура в секции гомогенизации → немного выше в головке экструзионной головки (для поддержания текучести).

o Избегайте схемы «низкий перед, высокая спинка», чтобы предотвратить недостаточную пластификацию и скачки давления.

· Мониторинг давления:

Поддерживайте давление головки в разумном диапазоне (например, 10–18 МПа). Если возникают значительные колебания давления, уменьшите скорость или пересмотрите рецептуру/форму.

· Интегрированный контроль системы:

ПЛК управляет всеми компонентами, включая хост, подачу, вакуум, тягу, охлаждение и резку, с помощью запуска/остановки одним касанием и настройки параметров в реальном времени.

· Онлайн-проверка:

лазерное измерение диаметра, обратная связь по толщине/ширине в реальном времени, автоматическая точная настройка тяги/температуры, сокращение брака и времени простоя для регулировки.

Краткое содержание

Для достижения комплексной оптимизации улучшения должны охватывать несколько важнейших областей: предварительную обработку рецептуры и сырья, конфигурацию экструзионной машины и шнеков, проектирование пресс-форм и системы формования, тяговое охлаждение и последующие процессы, а также системы управления процессами и интеллектуальные системы управления. Во-первых, оптимизация формулы материала для повышения текучести и термической стабильности в сочетании с точным смешиванием и предварительной пластификацией создает фундаментальную основу для плавной экструзии. Во-вторых, модернизация винтовых блоков с обеспечением оптимального соответствия скорости и нагрузки служит ключевым фактором повышения скорости. В-третьих, сложная конструкция пресс-формы, оптимизация каналов потока и усовершенствование стола вакуумной формовки играют решающую роль в максимизации скорости линии. Кроме того, оптимизация последующих процессов, включающая системы тяги, линии охлаждения и автоматическую резку/укладку на поддоны, облегчает синхронизацию всей линии и сводит к минимуму время простоя производства. Наконец, передовое управление процессом и интеллектуальные технологии обеспечивают стабильное и стабильное производство, тем самым обеспечивая устойчивое повышение скорости без ущерба для качества продукции.
